دستگاه شاخص مقاومت حلقوی لوله(Ring stifeness)

دستگاه شاخص مقاومت حلقوی لوله (Ring Stiffness Tester) ابزاری است که برای اندازه‌گیری مقاومت حلقوی لوله‌های پلاستیکی و لوله‌های دیگر در برابر بارگذاری محیطی استفاده می‌شود. این دستگاه به ویژه برای لوله‌های مورد استفاده در سیستم‌های فاضلاب، آب‌رسانی، و دیگر کاربردهای صنعتی و شهری مهم است.

اجزای دستگاه شاخص مقاومت حلقوی لوله

بدنه اصلی دستگاه: ساختار اصلی دستگاه که لوله در آن قرار می‌گیرد.

پلاتین‌های فشار: دو پلاتین که از بالا و پایین به لوله فشار وارد می‌کنند.

سیستم بارگذاری: معمولاً شامل جک‌های هیدرولیکی یا الکتروهیدرولیکی است که بار مورد نظر را به لوله اعمال می‌کنند.

سیستم اندازه‌گیری تغییر شکل: سنسورهای دقیق برای اندازه‌گیری تغییر شکل لوله تحت بارگذاری.

کنترلر و نمایشگر: برای تنظیم بار، نظارت بر آزمایش، و نمایش نتایج.

مراحل انجام آزمایش

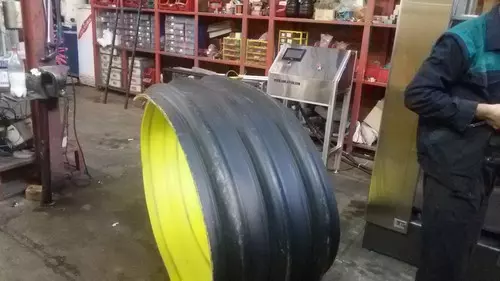

آماده‌سازی نمونه: لوله با طول و شرایط استاندارد برش داده می‌شود.

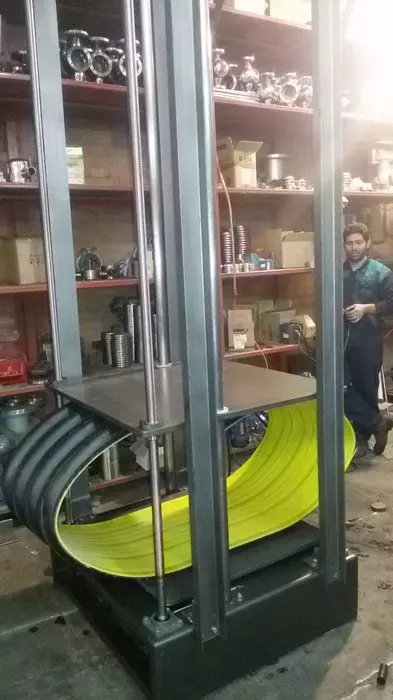

قرار دادن نمونه در دستگاه: لوله به صورت افقی بین پلاتین‌های فشار قرار می‌گیرد.

اعمال بار: بار به صورت تدریجی افزایش می‌یابد تا زمانی که لوله تغییر شکل محسوس کند.

اندازه‌گیری تغییر شکل: میزان تغییر شکل لوله ثبت و آنالیز می‌شود.

تعیین شاخص مقاومت حلقوی: با توجه به بار اعمال شده و تغییر شکل، شاخص مقاومت حلقوی محاسبه می‌شود.

کاربردها

ارزیابی کیفیت لوله‌های پلاستیکی: برای تضمین تطابق با استانداردهای صنعتی.

تحقیق و توسعه: در طراحی و بهینه‌سازی لوله‌های جدید.

کنترل کیفیت: در فرآیندهای تولید برای اطمینان از محصولات نهایی.

مزایای استفاده

دقت بالا: اندازه‌گیری دقیق تغییر شکل و مقاومت.

کارایی و سرعت: انجام سریع و آسان آزمایش.

قابلیت اطمینان: نتایج قابل تکرار و معتبر.

این دستگاه برای صنایع مختلفی که از لوله‌های پلاستیکی استفاده می‌کنند، از جمله صنایع ساختمانی، آب و فاضلاب، و صنایع نفت و گاز، بسیار حائز اهمیت است.

مشخصات فنی دستگاه شاخص مقاومت حلقوی لوله (Ring Stiffness Tester) بسته به سازنده و مدل دستگاه ممکن است متفاوت باشد. اما به طور کلی، مشخصات زیر برای این نوع دستگاه‌ها معمول است:

مشخصات فنی عمومی

ظرفیت بارگذاری:

معمولاً از 10 کیلو نیوتن تا 100 کیلو نیوتن (یا بیشتر)، بسته به نوع لوله و کاربرد مورد نظر.

دامنه اندازه‌گیری تغییر شکل:

از 0.01 میلی‌متر تا 50 میلی‌متر (یا بیشتر)، بسته به دقت و نوع سنسورهای مورد استفاده.

دقت اندازه‌گیری:

دقت بارگذاری: ± 0.5% از مقدار اعمال شده.

دقت تغییر شکل: ± 0.01 میلی‌متر.

ابعاد نمونه‌های قابل آزمون:

قطر داخلی: از 100 میلی‌متر تا 3000 میلی‌متر (یا بیشتر، بسته به مدل دستگاه).

طول نمونه: معمولاً حداقل 300 میلی‌متر.

سرعت بارگذاری:

قابل تنظیم از 1 میلی‌متر در دقیقه تا 50 میلی‌متر در دقیقه (یا بیشتر)، بسته به استاندارد آزمایش و نیاز کاربر.

 اجزای دستگاه

جنس: فولاد با مقاومت بالا.

ابعاد: بسته به قطر لوله و ظرفیت دستگاه.

نوع: هیدرولیکی یا الکتروهیدرولیکی.

کنترل: دیجیتال با قابلیت تنظیم دقیق بار.

نوع سنسور: LVDT (Linear Variable Differential Transformer) یا سنسورهای دیجیتال با دقت بالا.

رزولوشن: 0.01 میلی‌متر.

نوع کنترلر: PLC (Programmable Logic Controller) یا میکروکنترلر با رابط کاربری دیجیتال.

نمایشگر: LCD یا LED با قابلیت نمایش بار و تغییر شکل به صورت همزمان.

قابلیت اتصال به کامپیوتر: از طریق پورت USB یا RS232 برای ثبت و تحلیل داده‌ها.

تحلیل نتایج آزمایش و رسم نمودارهای بار-تغییر شکل.

قابلیت ذخیره‌سازی و چاپ گزارش‌های آزمایش.

سیستم‌های ایمنی برای جلوگیری از بارگذاری بیش از حد.

قطع خودکار دستگاه در صورت بروز خرابی یا نقص فنی.

تنظیمات پیشرفته برای انواع استانداردهای مختلف مثل  ASTM،ISO .

قابلیت انجام آزمایش‌های مختلف بر روی انواع مواد و لوله‌ها.

این مشخصات فنی به کاربران کمک می‌کند تا دستگاه مناسبی را برای نیازهای خود انتخاب کنند و اطمینان حاصل کنند که آزمایش‌های مقاومت حلقوی به درستی و با دقت بالا انجام می‌شود.

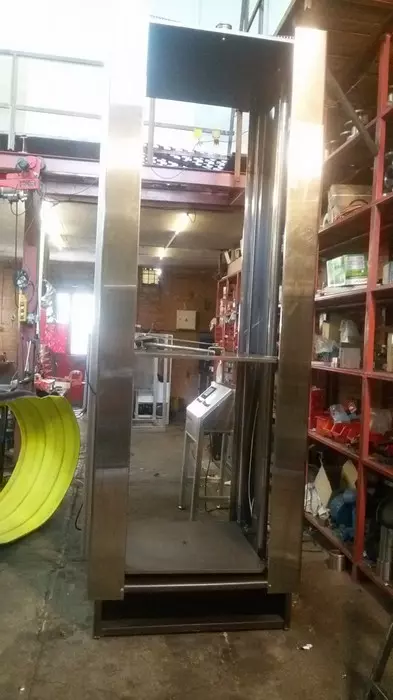

دستگاه شاخص مقاومت حلقوی لوله

از این دستگاه به منظور تعیین مقاومت حلقوی لوله که در کانال ها قرار گرفته و قرار است روی آنها خاکریزی شود استفاده میگردد.

این دستگاه قادر است مقدار نیروی وارده به لوله و میزان تغییر شکل حلقوی لوله را بصورت نمایش نمودار جهت بررسی ارائه دهد.

شاخص های دستگاه

1-تعیین دوپهنی و انتخاب مقدار دو پهنی برای اعلام آلارم

2- تعیین نیروی وارده

3- تعیین سرعت حرکت فک ها
